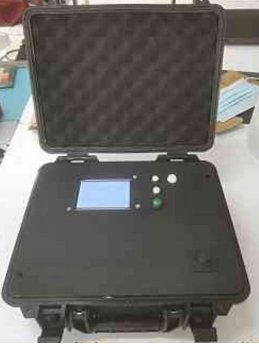

เครื่องวัดสีสารละลายชุดตรวจดิน

วงจรเซนเซอร์วัดสีประกอบด้วย 3 ส่วนคือ 1) ส่วนของการให้แสงขาวและรับค่าสี RGB จากแสงสะท้อนกลับจากวัตถุหรือตัวอย่างสี 2) ส่วนของการประมวลผลจัดการข้อมูล และรับ-ส่งข้อมูลเข้าคอมพิวเตอร์ และ 3) ส่วนของจอแสดงผล ค่าสีที่ได้จะอยู่ในรูปของปริมาณแสงในช่วงสีแดง สีเขียว และสีฟ้าของแสงสะท้อน ซึ่งจะตรงกับสีของวัตถุ ตัวอย่างเช่น วัตถุสีเขียว จะสะท้อนสีเขียวกลับมายังตัวเซนเซอร์ได้มากที่สุด ทำให้ค่า G ที่อ่านได้มีค่าสูงสุด ทั้งนี้ผลรวม ของแสงทั้ง 3 สีจะต้องไม่เกินความเข้มแสงรวมที่ส่งไปตกกระทบกับวัตถุ ดังนั้นระบบการวัดค่าสี ควรจะอยู่ใน สภาพแวดล้อมที่ไม่มีแสงภายนอกเข้ามารบกวน วงจรการอ่านค่าสี แผนภาพการรับข้อมูลจากเซนเซอร์ เพื่อแสดงผลบน คอมพิวเตอร์ โดยใช้โปรแกรม Labview
