1 ระบบป้อนวัตถุดิบ
ถังป้อนทำหน้าที่รับและส่งวัตถุดิบเข้าสู่ห้องตีป่นอย่างต่อเนื่อง ควรมีชุดควบคุมอัตราการไหลเพื่อป้องกันการป้อนมากเกินไป ซึ่งอาจทำให้มอเตอร์รับภาระสูงหรือเกิดการอุดตัน
2 ชุดใบตีหรือค้อนตี
เพลาหมุนติดตั้งใบตีหรือค้อนตีเพื่อสร้างแรงกระแทกและแรงเฉือนต่อวัตถุดิบ รูปแบบ จำนวน และการจัดเรียงของใบตีมีผลต่อกำลังการผลิต ความละเอียด และการใช้พลังงานของเครื่อง
3 ห้องตีป่น
ห้องตีป่นเป็นบริเวณที่วัตถุดิบถูกกระแทกซ้ำจนมีขนาดเล็กลง ต้องมีความแข็งแรง ทนต่อการสึกหรอ และสามารถเปิดเพื่อตรวจสอบหรือทำความสะอาดได้
4 ระบบตะแกรงกำหนดขนาด
ตะแกรงทำหน้าที่ควบคุมขนาดอนุภาค วัตถุดิบจะออกจากห้องตีได้เมื่อมีขนาดเล็กกว่ารูตะแกรง การเปลี่ยนขนาดรูตะแกรงจึงช่วยให้เครื่องผลิตได้ทั้งวัสดุหยาบและวัสดุละเอียด
5 ระบบส่งกำลัง
ใช้มอเตอร์ไฟฟ้าส่งกำลังผ่านสายพาน พูลเลย์ หรือข้อต่อตรงไปยังเพลาตี ต้องออกแบบให้มีความเร็วรอบและแรงบิดเหมาะกับชนิดวัตถุดิบ พร้อมอุปกรณ์ป้องกันมอเตอร์ทำงานเกินกำลัง
6 ระบบควบคุมฝุ่น
สามารถติดตั้งถุงกรอง ไซโคลน หรือท่อดูดฝุ่นเพิ่มเติม เพื่อลดการฟุ้งกระจายของผงละเอียดและเพิ่มความสะอาดของพื้นที่ปฏิบัติงาน
ที่มา / จุดมุ่งหมาย / ความต้องการ
เครื่องใช้สำหรับตีป่นวัตถุดิบทางการเกษตรที่ผ่านการคัดแยกสิ่งแปลกปลอมและลดความชื้นแล้ว โดยเลือกติดตั้งตะแกรงให้เหมาะกับระดับความละเอียดที่ต้องการ จากนั้นเปิดเครื่องและค่อย ๆ ป้อนวัตถุดิบลงในถังป้อน
ชุดใบตีภายในจะกระแทกและเฉือนวัตถุดิบจนมีขนาดเล็กพอที่จะผ่านรูตะแกรง ผลิตภัณฑ์ที่ได้จะระบายออกทางช่องด้านล่าง เพื่อนำไปผสม บรรจุ หรือแปรรูปต่อ เช่น ผลิตอาหารสัตว์ ปุ๋ยอินทรีย์ วัสดุเพาะปลูก ผงสมุนไพร หรือเชื้อเพลิงชีวมวล
จุดมุ่งหมาย
เพื่อเพิ่มประสิทธิภาพในการลดขนาดวัตถุดิบทางการเกษตร ลดการใช้แรงงานและระยะเวลาการผลิต ทำให้วัตถุดิบมีขนาดสม่ำเสมอ และเพิ่มการใช้ประโยชน์จากวัสดุเหลือใช้ทางการเกษตร โดยสามารถนำไปพัฒนาเป็นผลิตภัณฑ์ที่มีมูลค่าเพิ่มได้
ความต้องการ
ผู้ใช้งานต้องการเครื่องตีป่นที่มีกำลังเหมาะสม ใช้งานง่าย รองรับวัตถุดิบหลายชนิด สามารถปรับความละเอียดได้ และซ่อมบำรุงได้ในพื้นที่ พร้อมทั้งต้องการระบบที่ปลอดภัย ลดฝุ่น ลดการอุดตัน และมีต้นทุนเหมาะสมสำหรับชุมชนหรือผู้ประกอบการรายย่อย
จุดเด่น
ใช้ได้กับวัตถุดิบหลายประเภทตามความเหมาะสม
เปลี่ยนตะแกรงเพื่อกำหนดระดับความละเอียดได้
ลดแรงงานและระยะเวลาในการเตรียมวัตถุดิบ
เพิ่มความสม่ำเสมอของขนาดอนุภาค
ลดปริมาตร ช่วยให้จัดเก็บและขนส่งได้สะดวก
ส่งเสริมการใช้ประโยชน์จากเศษวัสดุทางการเกษตร
โครงสร้างกะทัดรัดและมีล้อเลื่อน เคลื่อนย้ายสะดวก
เปิดห้องตีป่นเพื่อตรวจสอบและทำความสะอาดได้
ใช้งานและบำรุงรักษาไม่ซับซ้อน
เหมาะสำหรับเกษตรกร วิสาหกิจชุมชน และ SMEs
สามารถต่อยอดร่วมกับเครื่องผสมอาหารสัตว์ เครื่องอัดเม็ดปุ๋ย และระบบบรรจุได้
รายละเอียดเพิ่มเติม

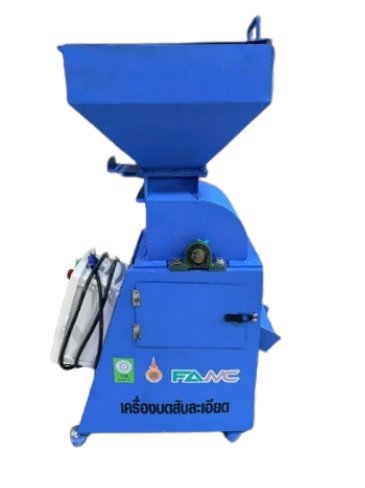

เครื่องตีป่นสำหรับงานเกษตรกรรม เป็นเครื่องจักรที่ออกแบบมาเพื่อลดขนาดวัตถุดิบทางการเกษตรให้มีลักษณะเป็นชิ้นเล็ก เกล็ด หรือผงละเอียด เพื่อเตรียมวัตถุดิบสำหรับการผลิตอาหารสัตว์ ปุ๋ยอินทรีย์ วัสดุเพาะปลูก ผลิตภัณฑ์สมุนไพร หรือการแปรรูปในขั้นตอนต่อไป โดยใช้แรงกระแทก แรงเฉือน และแรงเหวี่ยงจากชุดใบตีหรือค้อนตีที่หมุนด้วยความเร็วสูงภายในห้องตีป่น
โครงสร้างหลักประกอบด้วย ถังป้อนวัตถุดิบด้านบน ชุดควบคุมอัตราการป้อน ห้องตีป่น เพลาหมุนพร้อมใบตีหรือค้อนตี ตะแกรงกำหนดขนาด มอเตอร์ไฟฟ้า ระบบส่งกำลัง ช่องระบายวัสดุ ชุดควบคุมไฟฟ้า และโครงสร้างฐานพร้อมล้อเลื่อน เพื่อให้สามารถเคลื่อนย้ายไปใช้งานในพื้นที่ต่าง ๆ ได้สะดวก
การทำงานเริ่มจากนำวัตถุดิบที่ผ่านการคัดแยกและลดความชื้นให้อยู่ในระดับเหมาะสมเข้าสู่ถังป้อน จากนั้นวัตถุดิบจะไหลเข้าสู่ห้องตีป่นและถูกกระแทกหรือเฉือนด้วยชุดใบตีจนมีขนาดเล็กพอที่จะผ่านรูตะแกรง ก่อนระบายออกทางช่องผลิตภัณฑ์ด้านล่างหรือด้านข้าง
เครื่องสามารถประยุกต์ใช้กับวัตถุดิบ เช่น ข้าวโพดแห้ง ข้าวเปลือก รำ ฟางแห้ง หญ้าแห้ง สมุนไพร เปลือกพืช เศษวัสดุเกษตร วัตถุดิบสำหรับอาหารสัตว์ และวัสดุอินทรีย์ที่มีความแข็งไม่เกินขีดความสามารถของเครื่อง
เงื่อนไขการใช้งาน
ปัญหา (Pain Points)
-
การลดขนาดวัตถุดิบด้วยแรงงานคนใช้เวลานาน สำคัญการสับ ทุบ หรือบดด้วยมือให้กำลังการผลิตต่ำและใช้แรงงานมาก
-
ขนาดวัตถุดิบหลังการตีไม่สม่ำเสมอ สำคัญวัตถุดิบที่มีหลายขนาดส่งผลต่อคุณภาพการผสม การย่อย และการแปรรูปต่อ
-
ต้นทุนแรงงานสูง สำคัญต้องใช้แรงงานหลายคนในการเตรียมวัตถุดิบปริมาณมาก
ประโยชน์ (Gain Points)
-
ลดขนาดวัตถุดิบได้รวดเร็วและต่อเนื่อง สูงชุดใบตีที่หมุนด้วยความเร็วสูงช่วยเพิ่มกำลังการผลิต
-
ควบคุมความละเอียดด้วยตะแกรง สูงสามารถเปลี่ยนตะแกรงเพื่อกำหนดขนาดผลิตภัณฑ์ได้
-
ลดแรงงานและเวลา สูงใช้ผู้ปฏิบัติงานเพียง 1–2 คนในการป้อนและรับผลิตภัณฑ์
รายละเอียดกลุ่มเป้าหมาย
| ปีงบฯ | ชื่อแหล่งทุน | ประเภท |
|---|---|---|
| 2569 | วช | วิจัย |
ROI (Economic)
SROI (Social)
ผลลัพธ์ (Outcomes)
- กำลังการตีป่น 100.00 กิโลกรัม/ชั่วโมง
- ขนาดผลิตภัณฑ์หลังตีป่น 1.00 มิลลิเมตร
- การลดเวลาในการเตรียมวัตถุดิบ 80.00 %
ผลกระทบ (Impacts)
- การเพิ่มกำลังการผลิต 4.00 เท่า
- การลดต้นทุนแรงงาน 50.00 %
- การลดเวลาการเตรียมวัตถุดิบ 60.00 %
