รายละเอียดนวัตกรรม
ความรู้ / เทคโนโลยี
เครื่องอัดเม็ดสำหรับงานเกษตรกรรมอาศัยองค์ความรู้ด้าน วิศวกรรมเครื่องกลเกษตร เทคโนโลยีการอัดขึ้นรูปวัสดุอนุภาค การออกแบบแม่พิมพ์ ระบบส่งกำลัง และการควบคุมสมบัติของวัตถุดิบ โดยมีเทคโนโลยีสำคัญดังนี้
1 การเตรียมวัตถุดิบ
วัตถุดิบต้องผ่านการบดหรือตีป่นให้มีขนาดเหมาะสม ผสมส่วนประกอบตามสูตร และควบคุมความชื้นให้อยู่ในช่วงที่สามารถยึดเกาะและไหลผ่านแม่พิมพ์ได้ หากวัตถุดิบแห้งเกินไป เม็ดจะแตกง่าย แต่หากชื้นเกินไปอาจติดแม่พิมพ์และเสียรูป
2 ระบบป้อนวัตถุดิบ
ถังป้อนทำหน้าที่รับและจ่ายวัตถุดิบเข้าสู่ชุดอัดอย่างต่อเนื่อง ควรควบคุมอัตราการป้อนให้สัมพันธ์กับกำลังของมอเตอร์และความสามารถของแม่พิมพ์ เพื่อป้องกันการอุดตันหรือมอเตอร์รับภาระเกิน
3 ระบบลูกกลิ้งอัด
ลูกกลิ้งสร้างแรงกดให้วัตถุดิบเคลื่อนผ่านรูแม่พิมพ์ ความดันและระยะห่างระหว่างลูกกลิ้งกับแม่พิมพ์มีผลต่อความแน่น ความแข็งแรง และกำลังการผลิตของเม็ด
4 แม่พิมพ์อัดเม็ด
แม่พิมพ์มีรูตามขนาดที่ต้องการ เช่น 3, 4, 6 หรือ 8 มิลลิเมตร โดยขนาดและความยาวของรูมีผลต่อแรงต้าน ความหนาแน่น และความแข็งแรงของผลิตภัณฑ์ สามารถเปลี่ยนแม่พิมพ์ตามประเภทการใช้งานได้
5 ระบบตัดเม็ด
ใบตัดติดตั้งบริเวณทางออกของแม่พิมพ์ ทำหน้าที่ตัดแท่งวัสดุให้มีความยาวสม่ำเสมอ สามารถปรับระยะใบตัดหรือความเร็วเพื่อกำหนดความยาวของเม็ดได้
6 ระบบส่งกำลัง
ใช้มอเตอร์ไฟฟ้าร่วมกับชุดเกียร์ สายพาน หรือเฟือง เพื่อให้แรงบิดเพียงพอสำหรับการอัดวัสดุผ่านแม่พิมพ์ พร้อมอุปกรณ์ป้องกันกระแสเกินและการทำงานเกินภาระ
1 การเตรียมวัตถุดิบ
วัตถุดิบต้องผ่านการบดหรือตีป่นให้มีขนาดเหมาะสม ผสมส่วนประกอบตามสูตร และควบคุมความชื้นให้อยู่ในช่วงที่สามารถยึดเกาะและไหลผ่านแม่พิมพ์ได้ หากวัตถุดิบแห้งเกินไป เม็ดจะแตกง่าย แต่หากชื้นเกินไปอาจติดแม่พิมพ์และเสียรูป
2 ระบบป้อนวัตถุดิบ
ถังป้อนทำหน้าที่รับและจ่ายวัตถุดิบเข้าสู่ชุดอัดอย่างต่อเนื่อง ควรควบคุมอัตราการป้อนให้สัมพันธ์กับกำลังของมอเตอร์และความสามารถของแม่พิมพ์ เพื่อป้องกันการอุดตันหรือมอเตอร์รับภาระเกิน
3 ระบบลูกกลิ้งอัด
ลูกกลิ้งสร้างแรงกดให้วัตถุดิบเคลื่อนผ่านรูแม่พิมพ์ ความดันและระยะห่างระหว่างลูกกลิ้งกับแม่พิมพ์มีผลต่อความแน่น ความแข็งแรง และกำลังการผลิตของเม็ด
4 แม่พิมพ์อัดเม็ด
แม่พิมพ์มีรูตามขนาดที่ต้องการ เช่น 3, 4, 6 หรือ 8 มิลลิเมตร โดยขนาดและความยาวของรูมีผลต่อแรงต้าน ความหนาแน่น และความแข็งแรงของผลิตภัณฑ์ สามารถเปลี่ยนแม่พิมพ์ตามประเภทการใช้งานได้
5 ระบบตัดเม็ด
ใบตัดติดตั้งบริเวณทางออกของแม่พิมพ์ ทำหน้าที่ตัดแท่งวัสดุให้มีความยาวสม่ำเสมอ สามารถปรับระยะใบตัดหรือความเร็วเพื่อกำหนดความยาวของเม็ดได้
6 ระบบส่งกำลัง
ใช้มอเตอร์ไฟฟ้าร่วมกับชุดเกียร์ สายพาน หรือเฟือง เพื่อให้แรงบิดเพียงพอสำหรับการอัดวัสดุผ่านแม่พิมพ์ พร้อมอุปกรณ์ป้องกันกระแสเกินและการทำงานเกินภาระ
ที่มา / จุดมุ่งหมาย / ความต้องการ
เคยใช้อย่างไร
เครื่องใช้หลังจากวัตถุดิบผ่านการตีป่นและผสมตามสูตรแล้ว โดยผู้ปฏิบัติงานตรวจสอบขนาดอนุภาคและปรับความชื้นให้อยู่ในระดับเหมาะสม จากนั้นเลือกแม่พิมพ์ตามขนาดเม็ดที่ต้องการ และป้อนวัตถุดิบเข้าสู่ถังด้านบนอย่างสม่ำเสมอ
เมื่อเครื่องทำงาน ลูกกลิ้งจะกดวัตถุดิบผ่านรูแม่พิมพ์จนเกิดเป็นแท่ง และใบตัดจะตัดให้เป็นเม็ดตามความยาวที่ตั้งไว้ ผลิตภัณฑ์ที่ออกจากเครื่องอาจมีอุณหภูมิและความชื้นสูง จึงควรนำไปผึ่ง ลดอุณหภูมิ หรืออบแห้งก่อนคัดขนาดและบรรจุ
ผลิตภัณฑ์สามารถนำไปใช้เป็นปุ๋ยอินทรีย์อัดเม็ด อาหารสัตว์อัดเม็ด วัสดุปรับปรุงดิน หรือผลิตภัณฑ์จากชีวมวลตามสูตรและมาตรฐานที่กำหนด
จุดมุ่งหมาย
เพื่อเพิ่มประสิทธิภาพการแปรรูปวัสดุทางการเกษตร ลดการสูญเสียและการฟุ้งกระจาย เพิ่มความสะดวกในการจัดเก็บ ขนส่ง และใช้งาน รวมทั้งเพิ่มมูลค่าให้กับปุ๋ย วัตถุดิบอาหารสัตว์ และวัสดุเหลือใช้ทางการเกษตร โดยพัฒนาให้อยู่ในรูปแบบเม็ดที่มีขนาดสม่ำเสมอและพร้อมจำหน่าย
ความต้องการ
ผู้ใช้งานต้องการเครื่องที่อัดเม็ดได้สม่ำเสมอ เปลี่ยนแม่พิมพ์ได้ รองรับวัตถุดิบหลายชนิด ใช้งานง่าย และซ่อมบำรุงได้ในพื้นที่ พร้อมทั้งต้องการลดเม็ดแตก ลดการอุดตัน และควบคุมกำลังการผลิตให้เหมาะกับระดับชุมชนและผู้ประกอบการรายย่อย
เครื่องใช้หลังจากวัตถุดิบผ่านการตีป่นและผสมตามสูตรแล้ว โดยผู้ปฏิบัติงานตรวจสอบขนาดอนุภาคและปรับความชื้นให้อยู่ในระดับเหมาะสม จากนั้นเลือกแม่พิมพ์ตามขนาดเม็ดที่ต้องการ และป้อนวัตถุดิบเข้าสู่ถังด้านบนอย่างสม่ำเสมอ
เมื่อเครื่องทำงาน ลูกกลิ้งจะกดวัตถุดิบผ่านรูแม่พิมพ์จนเกิดเป็นแท่ง และใบตัดจะตัดให้เป็นเม็ดตามความยาวที่ตั้งไว้ ผลิตภัณฑ์ที่ออกจากเครื่องอาจมีอุณหภูมิและความชื้นสูง จึงควรนำไปผึ่ง ลดอุณหภูมิ หรืออบแห้งก่อนคัดขนาดและบรรจุ
ผลิตภัณฑ์สามารถนำไปใช้เป็นปุ๋ยอินทรีย์อัดเม็ด อาหารสัตว์อัดเม็ด วัสดุปรับปรุงดิน หรือผลิตภัณฑ์จากชีวมวลตามสูตรและมาตรฐานที่กำหนด
จุดมุ่งหมาย
เพื่อเพิ่มประสิทธิภาพการแปรรูปวัสดุทางการเกษตร ลดการสูญเสียและการฟุ้งกระจาย เพิ่มความสะดวกในการจัดเก็บ ขนส่ง และใช้งาน รวมทั้งเพิ่มมูลค่าให้กับปุ๋ย วัตถุดิบอาหารสัตว์ และวัสดุเหลือใช้ทางการเกษตร โดยพัฒนาให้อยู่ในรูปแบบเม็ดที่มีขนาดสม่ำเสมอและพร้อมจำหน่าย
ความต้องการ
ผู้ใช้งานต้องการเครื่องที่อัดเม็ดได้สม่ำเสมอ เปลี่ยนแม่พิมพ์ได้ รองรับวัตถุดิบหลายชนิด ใช้งานง่าย และซ่อมบำรุงได้ในพื้นที่ พร้อมทั้งต้องการลดเม็ดแตก ลดการอุดตัน และควบคุมกำลังการผลิตให้เหมาะกับระดับชุมชนและผู้ประกอบการรายย่อย
จุดเด่น
อัดวัตถุดิบทางการเกษตรให้เป็นเม็ดได้อย่างต่อเนื่อง
ปรับขนาดเม็ดได้ด้วยการเปลี่ยนแม่พิมพ์
เพิ่มความหนาแน่นของผลิตภัณฑ์ ลดพื้นที่จัดเก็บ
ลดฝุ่น การฟุ้งกระจาย และการสูญเสียวัตถุดิบ
ช่วยให้การบรรจุ ขนส่ง และใช้งานสะดวกขึ้น
ลดแรงงานและเวลาในการขึ้นรูปผลิตภัณฑ์
รองรับวัตถุดิบและสูตรผลิตภัณฑ์ได้หลากหลาย
โครงสร้างกะทัดรัดและมีล้อเลื่อน เคลื่อนย้ายสะดวก
ใช้งานและบำรุงรักษาไม่ซับซ้อน
สามารถถอดเปลี่ยนแม่พิมพ์และลูกกลิ้งได้
เหมาะสำหรับเกษตรกร วิสาหกิจชุมชน และผู้ประกอบการ SMEs
สามารถเชื่อมต่อกับเครื่องตีป่น เครื่องผสม และระบบบรรจุได้
สนับสนุนการใช้วัสดุเหลือใช้ทางการเกษตรตามแนวคิดเศรษฐกิจหมุนเวียน
ปรับขนาดเม็ดได้ด้วยการเปลี่ยนแม่พิมพ์
เพิ่มความหนาแน่นของผลิตภัณฑ์ ลดพื้นที่จัดเก็บ
ลดฝุ่น การฟุ้งกระจาย และการสูญเสียวัตถุดิบ
ช่วยให้การบรรจุ ขนส่ง และใช้งานสะดวกขึ้น
ลดแรงงานและเวลาในการขึ้นรูปผลิตภัณฑ์
รองรับวัตถุดิบและสูตรผลิตภัณฑ์ได้หลากหลาย
โครงสร้างกะทัดรัดและมีล้อเลื่อน เคลื่อนย้ายสะดวก
ใช้งานและบำรุงรักษาไม่ซับซ้อน
สามารถถอดเปลี่ยนแม่พิมพ์และลูกกลิ้งได้
เหมาะสำหรับเกษตรกร วิสาหกิจชุมชน และผู้ประกอบการ SMEs
สามารถเชื่อมต่อกับเครื่องตีป่น เครื่องผสม และระบบบรรจุได้
สนับสนุนการใช้วัสดุเหลือใช้ทางการเกษตรตามแนวคิดเศรษฐกิจหมุนเวียน
รายละเอียดเพิ่มเติม

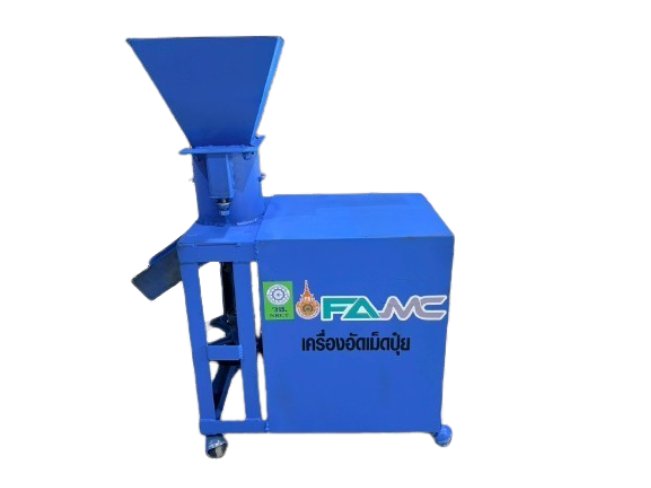

เครื่องอัดเม็ดสำหรับงานเกษตรกรรม เป็นเครื่องจักรสำหรับขึ้นรูปวัตถุดิบทางการเกษตรที่ผ่านการบดและผสมแล้วให้เป็นเม็ดขนาดสม่ำเสมอ โดยใช้แรงกดจากลูกกลิ้งร่วมกับแม่พิมพ์อัดเม็ด ทำให้วัตถุดิบถูกบีบอัดผ่านรูแม่พิมพ์และตัดเป็นเม็ดตามความยาวที่กำหนด ช่วยให้ผลิตภัณฑ์มีความหนาแน่นสูงขึ้น สะดวกต่อการบรรจุ จัดเก็บ ขนส่ง และนำไปใช้งาน
โครงสร้างหลักประกอบด้วย ถังป้อนวัตถุดิบด้านบน ชุดควบคุมอัตราการป้อน ห้องอัดเม็ด ลูกกลิ้งอัด แม่พิมพ์อัดเม็ด ชุดใบตัด ระบบส่งกำลังด้วยมอเตอร์ไฟฟ้า ช่องระบายผลิตภัณฑ์ ตู้ควบคุม และโครงสร้างฐานพร้อมล้อเลื่อน เพื่อให้สามารถเคลื่อนย้ายและใช้งานได้สะดวก
การทำงานเริ่มจากนำวัตถุดิบที่ผ่านการตีป่น ผสม และปรับความชื้นเข้าสู่ถังป้อน วัตถุดิบจะถูกส่งเข้าสู่ห้องอัด จากนั้นลูกกลิ้งจะกดวัตถุดิบผ่านรูของแม่พิมพ์จนเป็นแท่งต่อเนื่อง และถูกตัดให้เป็นเม็ดตามความยาวที่ต้องการ ก่อนระบายออกทางช่องผลิตภัณฑ์
เครื่องสามารถประยุกต์ใช้ผลิต ปุ๋ยอินทรีย์อัดเม็ด ปุ๋ยชีวภาพ อาหารสัตว์อัดเม็ด วัสดุปรับปรุงดิน เชื้อเพลิงชีวมวลขนาดเล็ก และผลิตภัณฑ์อัดเม็ดจากเศษวัสดุเกษตร โดยต้องเลือกแม่พิมพ์ ความชื้น และสูตรวัตถุดิบให้เหมาะสมกับผลิตภัณฑ์แต่ละชนิด
เงื่อนไขการใช้งาน
-
ปัญหาและประโยชน์ (Pain & Gain)
ปัญหา (Pain Points)
-
วัตถุดิบทางการเกษตรมีลักษณะเป็นผงหรือชิ้นละเอียด ใช้งานไม่สะดวก สำคัญเกิดฝุ่น ฟุ้งกระจาย สูญเสียง่าย และควบคุมปริมาณการใช้งานได้ยาก
-
การผลิตปุ๋ยหรืออาหารสัตว์แบบผงมีคุณภาพไม่สม่ำเสมอ สำคัญส่วนประกอบอาจแยกตัวระหว่างการขนส่งและการใช้งาน
-
วัสดุเหลือใช้ทางการเกษตรมีมูลค่าต่ำ สำคัญเศษพืช ปุ๋ยหมัก หรือวัสดุอินทรีย์มักจำหน่ายได้ในราคาต่ำหากไม่ผ่านการแปรรูป
ประโยชน์ (Gain Points)
-
ขึ้นรูปวัตถุดิบเป็นเม็ดได้อย่างต่อเนื่อง สูงเพิ่มความสะดวกในการใช้ บรรจุ จัดเก็บ และขนส่ง
-
เพิ่มมูลค่าวัสดุเหลือใช้ทางการเกษตร สูงเปลี่ยนวัตถุดิบมูลค่าต่ำให้เป็นผลิตภัณฑ์พร้อมใช้และพร้อมจำหน่าย
-
ลดการฟุ้งกระจายและการสูญเสีย สูงผลิตภัณฑ์อัดเม็ดมีความหนาแน่นและคงรูปมากกว่าวัสดุแบบผง
กลุ่มเป้าหมาย
รายละเอียดกลุ่มเป้าหมาย
ภาคประชาชน/สังคม
วิสาหกิจชุมชนเลี้ยงสัตว์และเกษตรกรรม
ประวัติการได้รับทุนสนับสนุน
| ปีงบฯ | ชื่อแหล่งทุน | ประเภท |
|---|---|---|
| 2569 | วช | วิจัย |
พิกัดแผนที่
กำลังโหลดแผนที่...
ผลลัพธ์และผลกระทบเชิงประจักษ์
ROI (Economic)
ตัวชี้วัด:
ปริมาณ: 0
SROI (Social)
ตัวชี้วัด:
ปริมาณ:
ผลลัพธ์ (Outcomes)
- กำลังการผลิต 80.00 กิโลกรัม/ชั่วโมง
- ขนาดเส้นผ่านศูนย์กลางเม็ด 3.00 มิลลิเมตร
- ความยาวของเม็ด 10.00 มิลลิเมตร
ผลกระทบ (Impacts)
- การเพิ่มกำลังการผลิต 2.00 เท่า
- การลดต้นทุนแรงงาน 30.00 %
- การลดการสูญเสียวัตถุดิบ 15.00 %
